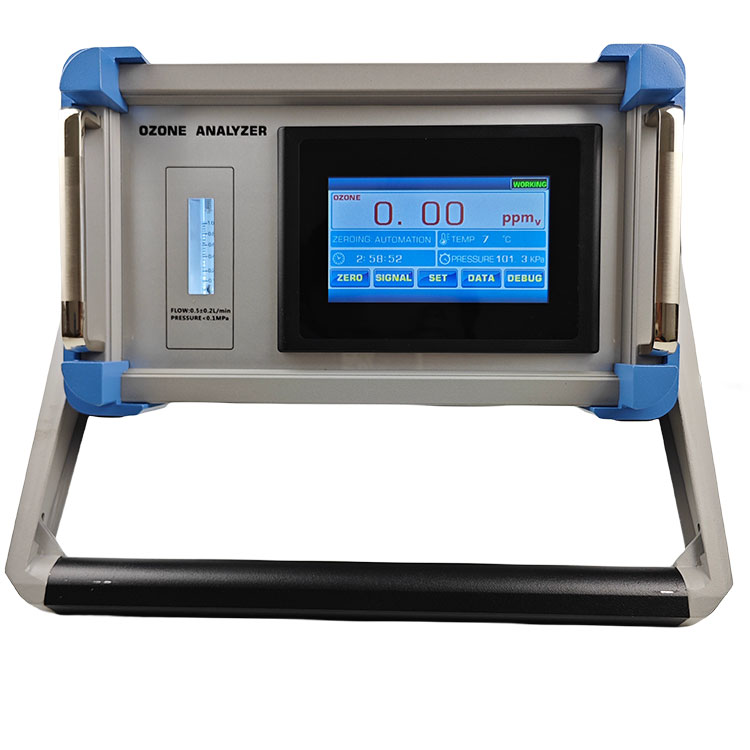

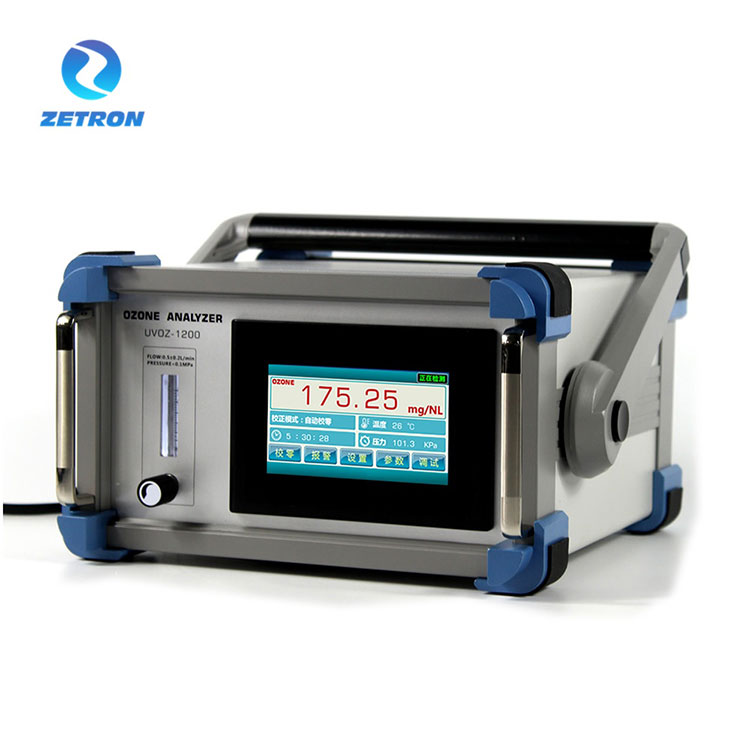

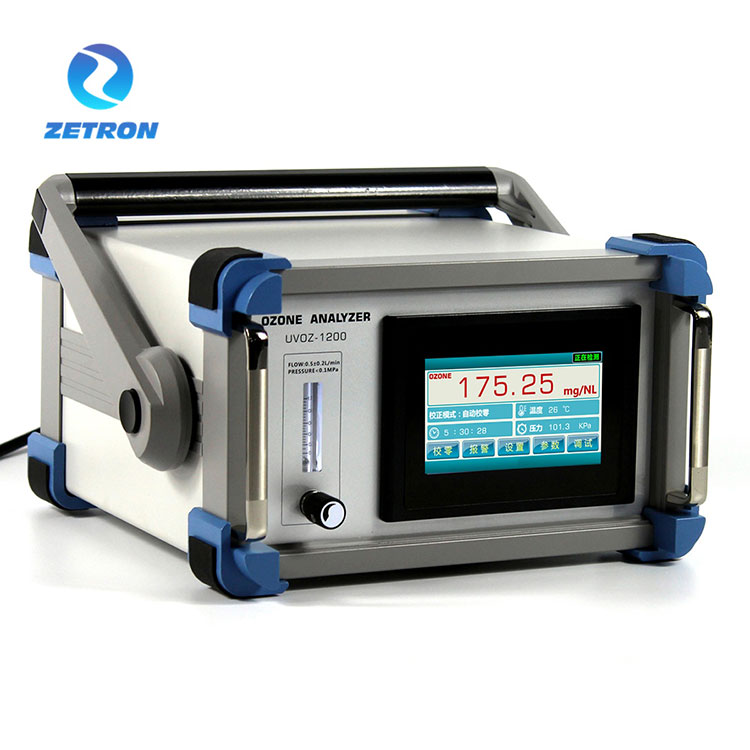

Uv ozone detector

Prinsip deteksi: Cara Penyerapan Dual Dual, Digunakake kanggo deteksi wektu nyata konsentrasi ozon generator generator generator generator utawa deteksi konsentrasi ozone exhaust.
Pangukuran kisaran: 0-300g / nm3; 0-200g / nm3; 0-100g / nm3; 0-50g / nm3.
Fitur produk: Sensor konsentrasi gas Ozon iki nduweni fungsi penyesuaian sumber otomatis ing jero, sing bisa nyetel padhange sumber LED ing wektu nyata adhedhasar data referensi titik kanggo mesthekake stabilitas nol. Detektor OV Ozone iki bisa disambungake ing paralel utawa seri menyang outlet pipo saka generator ozon (kanthi nggunakake konsentrasi ozon gas sing diasilake ing ozon generator ozon sing diprodhuksi.

Model:PTM600OZ

Kirim Pitakonan

Katrangan Umum

Av Ozone Detektor minangka foto basis basis dual dual mikroprocessor (UV 254 nm) kanggo ngukur konten ozon ing udara utawa oksigen.

Kanggo ngevaluasi konten ozon ing conto Gas Thehvozone detektor ngukur radiasi UV ing saluran pangukuran, radiasi UV ing referensi ing Cuvette.

Ozone Analyzer duwe antarmuka operasi layar tutul, sing nuduhake konsentrasi ozon nyata-nyata. Lan layar tutul uga karo tampilan tekanan & tampilan kompensasi suhu. Kanggo macem-macem konsentrasi (g / / nm3) dhuwur, duwe fungsi input aliran, sing bisa nampilake output generator ozon kanthi nyata. Komponen inti nganggo sistem cahya UV Long Life kanthi kuarza transmisi cahya sing dhuwur kanggo nyegah nol mabur saka mengaruhi akurasi deteksi. Ora perlu nutup input ozon nalika noling kanggo mesthekake peralatan bisa terus-terusan 24 jam.

Konsentrasi ozone ditampilake ing bobot persen ozon (% wt), gram ozon saben meter normal kubik gas (AQ: g / m3 utawa ppm) ing tampilan alphanumeric. Unit konsentrasi bisa diganti sajrone operasi.

Parameter tambahan sing ana ing antarane liyane:

Unit Tampilan Tekanan (KPa)

Paramèter Weker (ambang dhuwur / sithik)

Alam gas operator: udhara utawa oksigen (kalebu PSA)

Paramèter antarmuka RS-485

4-20ma Output Signal

Sambungan Instalasi lan Daya

Kanggo conto gas conto 6 x 4 mm ptfe tabung kudu digunakake (sing bakal kita kirimake kanthi panjaluk). Bas sampel kudu nyambung liwat panyaring gas conto ("ing"). Wektu lag saka pangukuran konsentrasi gumantung saka

a) Tingkat aliran gas sampel,

b) dawane tabung menyang Analyzer,

c) Bagean salib saka tubing (disaranake tubing 6x4 mm, ora luwih!),

d) wektu lag saka analyzer dhewe. Ing tarif aliran sing disaranake saka .2 nganti 1 l / min wektu lag dadi 2 nganti 0,4 s kanthi dawa 6 x 4 mm dawa 2 m.

Gambar ing ngisor iki nuduhake konfigurasi sing bisa ditindakake:

Cara sampling: Sampling tekanan positif;

Tampilan antarmuka: Antarmuka Operasi layar Tutul layar Tutul;

Antarmuka konten: konsentrasi ozon, suhu, tekanan;

Fungsi Bantuan: Kompensasi suhu, ganti rugi tekanan;

Unit Tampilan: G / NM3, Opsional Mg / NL;

Resolusi tampilan: 0,01G / NM3;

Tingkat Aliran Gas: 0.5l ± 0,2l / min;

Tekanan Input: <0.1Mpa;

Kesalahan konsentrasi: maksimal 0,5% fs;

Kesalahan linear: maksimal 0,5% fs;

Zero drift: <± 0,3%. Fs;

Wektu reaksi: ≤ 1 detik;

Suhu lingkungan: -30 ~ 80 ℃;

Metode antarmuka pipeline: kenceng cepet (stainless steel);

Diameter sampling bypass: φ 6 (6mm * 4mm);

Cara komunikasi: Rs-485;

Mode output: 4-20ma (aktif);

Perlengkapan Daya: 24v DC;

Ukuran: 120mm (dhuwur) × 160mm (jembar) × 60mm;

CATETAN: 1mg / l = 1g / m3 = 467ppm;

Garansi gratis: 24 wulan (kanggo host);

Konfigurasi standar: Anti-Crorosion Aliran Meter, ozon exhausttorturructur, filter ozon (bledug) saringan.

Fitur Produk:

Fitur pangukuran: Teknologi sing paten karo fungsi penyesuaian otomatis nol, prinsip penyerapan ultorsiet dual, sumber level live life life life life life life, njamin stabilitas konsentrasi deteksi.

Cara tes: Dobel Path Penyerapan Cara Penyerapan sistem, sistem sumber lampu dawa, akurasi pangukuran dhuwur.

Prinsip pangukuran: Miturut hukum bir Lambert, pangukuran sing akurat digawe liwat prinsip penyerapan fotometrik.

Sistem Sumber Cahya: Sistem Sumber Lawas Life Life Life Life Life (Lampu LED Ultraviolet Lapis nganggo Lensa), kanthi garansi gratis saka 2 taun.

Panggunaan: Disaranake nginstal lan nggunakake ing jero ruangan, dilengkapi plug penahi anti banyu.

Sistem kolam renang: Teknologi Kolam Renang sing kapisah, bocor gratis, resistensi tekanan tinggi, lan tahan kanggo pengaruh gas sampling sing dhuwur.

Kompensasi cerdas: dibangun ing kompensasi suhu lan tampilan tekanan, kanthi otomatis

Struktur

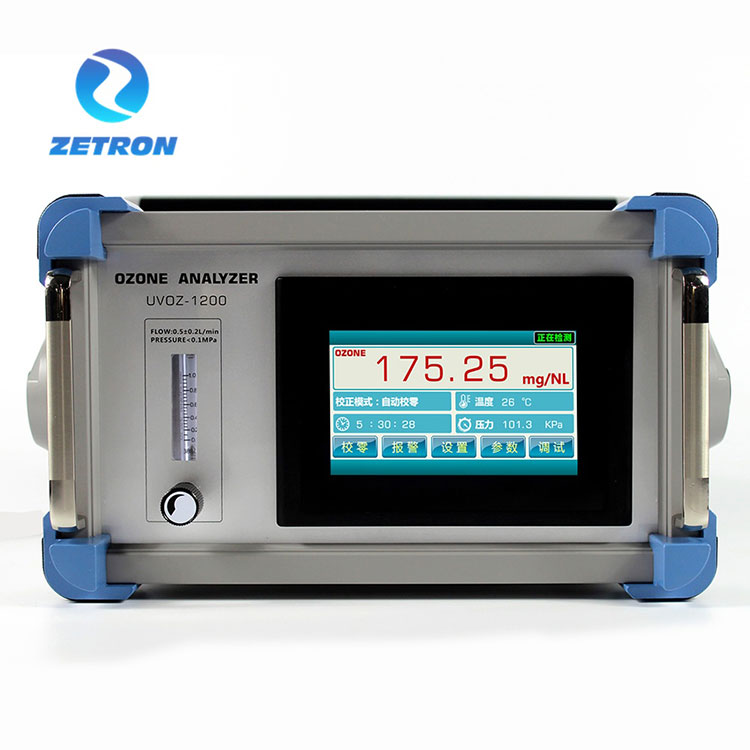

Panel Tampilan lan layar Tampilan

Input daya, output sinyal, ozon, ozonlet outlet

Input daya:

(01) 24V dc +

(02) 24v DC-

Output terminal sinyal:

(01) RS485 + (Modbus)	(03) 4-20MA +
(02) RS485- (Modbus)	(04) 4-20ma-

Sambungan lan proses

UV Ozone detektor, diagram sambungan cabang paralel

(CATETAN: Disaranake nggunakake proses sambungan iki, sampling kapisah, lan exhaust swasana sawise ngliwati piranti ozon.)

UV Ozone detektor, diagram sambungan sampling

(CATETAN: Nalika nggunakake proses sambungan iki, penting kanggo dicathet yen tekanan ing outlet pipa generator ozon kudu stabil. Nilai transmisi tekanan pambangunan kudu nyebabake nilai konsentrasi ozon kanggo fluktuasi ing sawetara tartamtu.)
