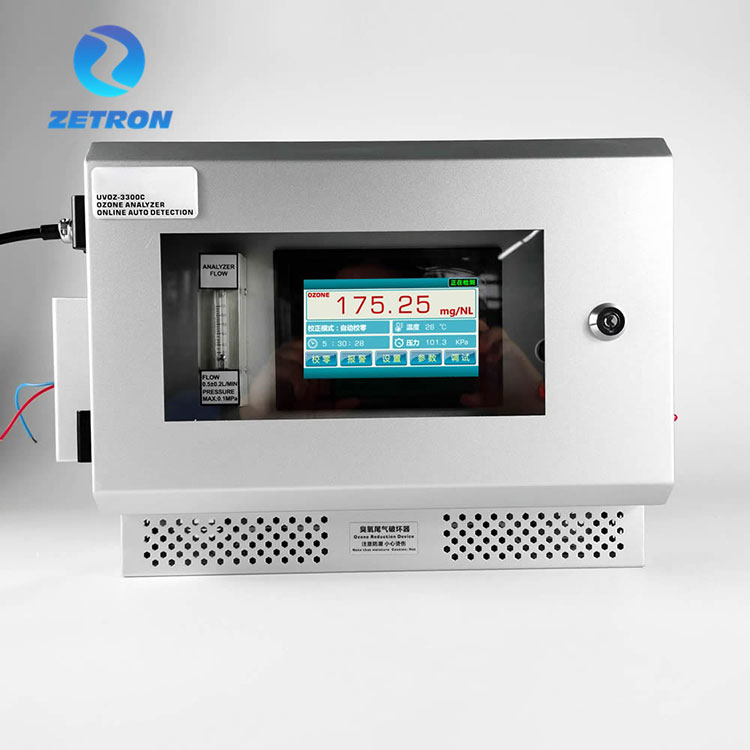

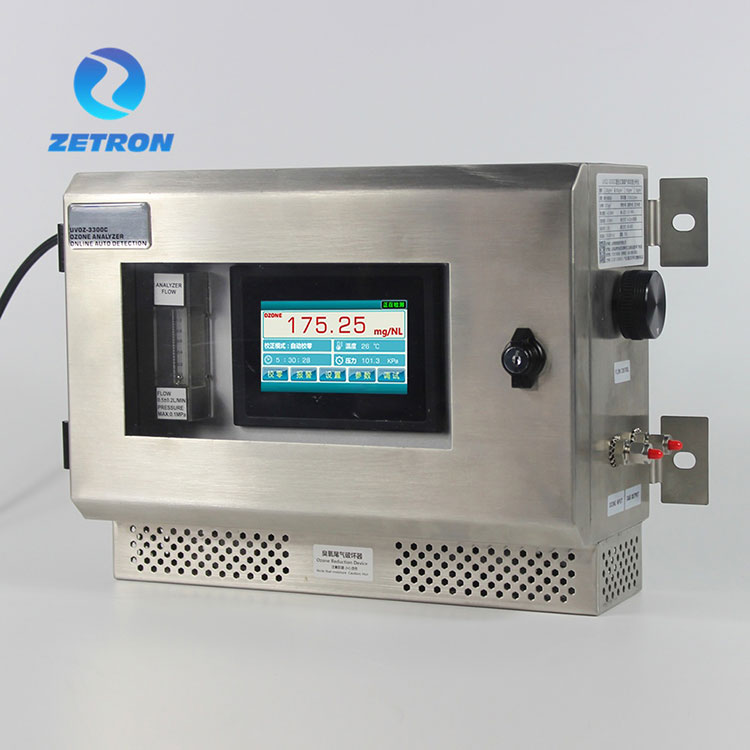

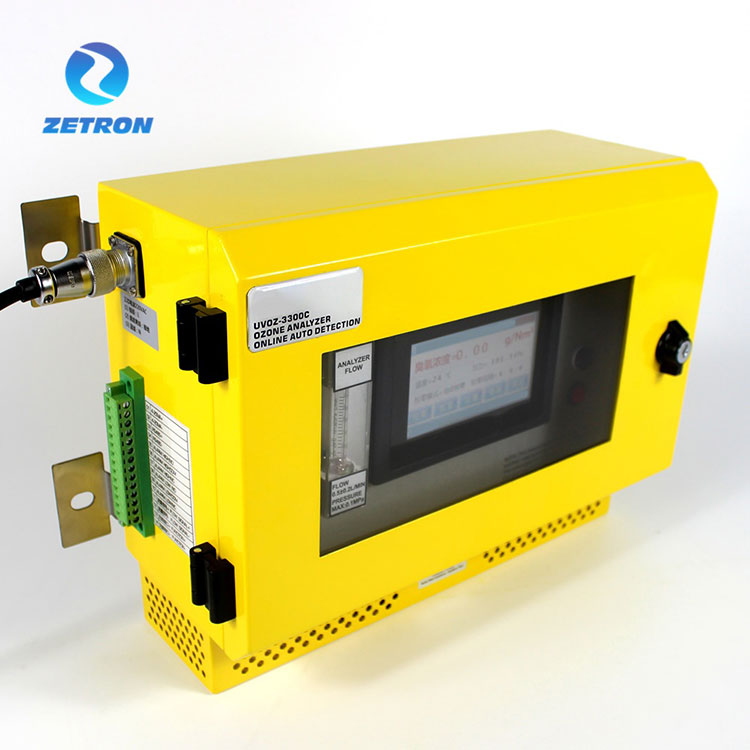

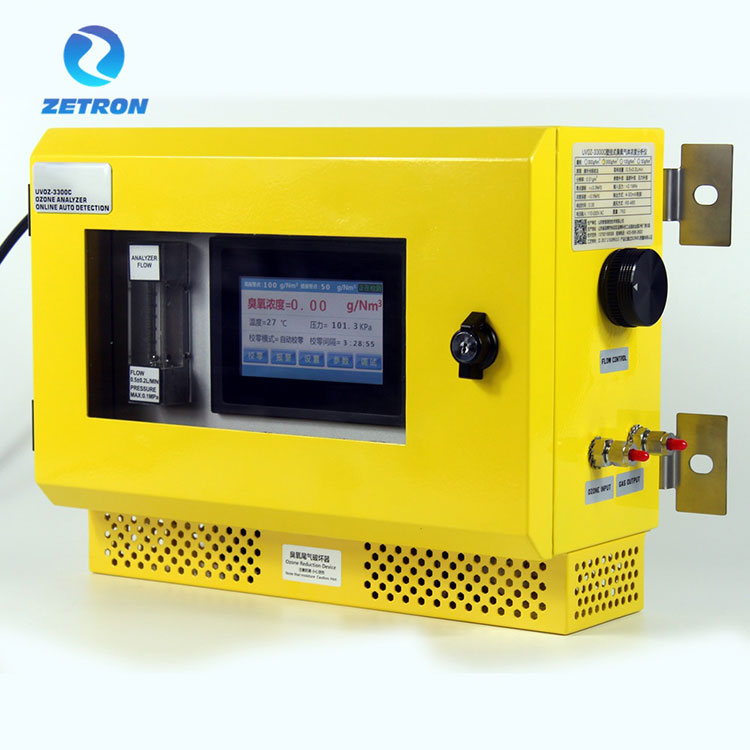

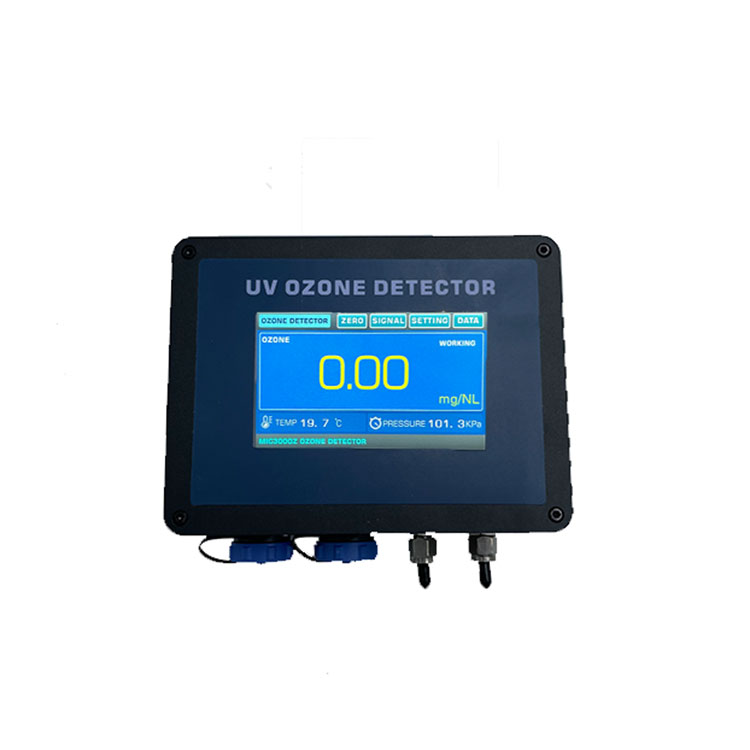

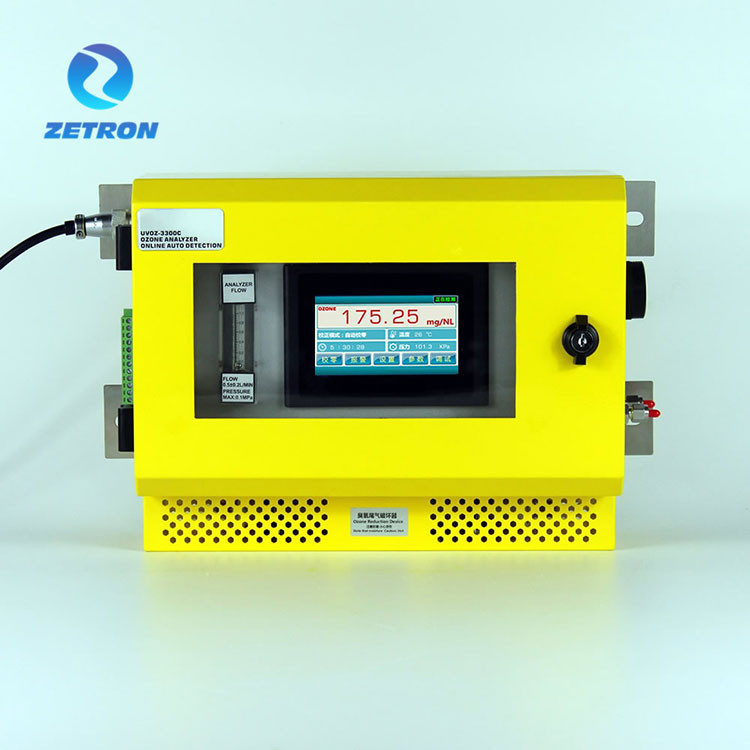

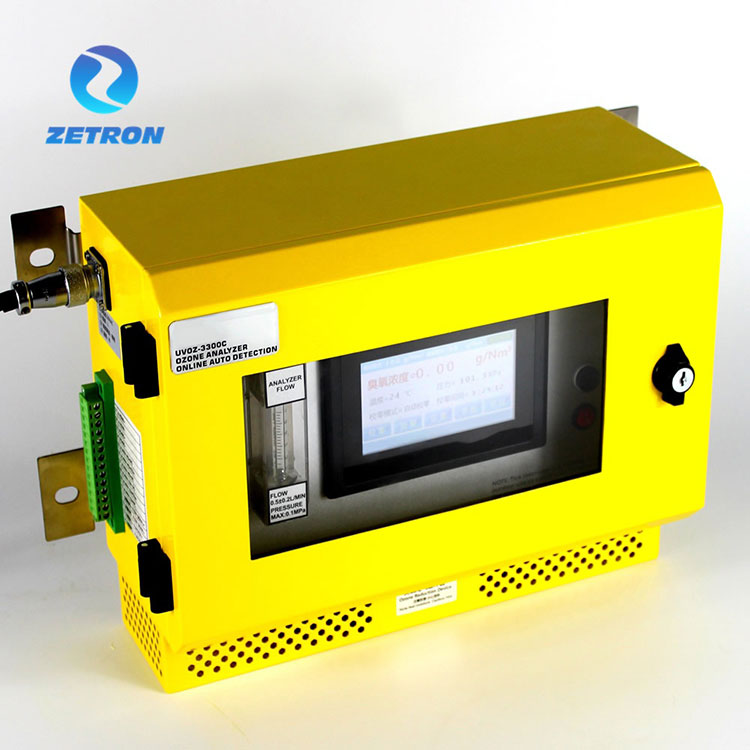

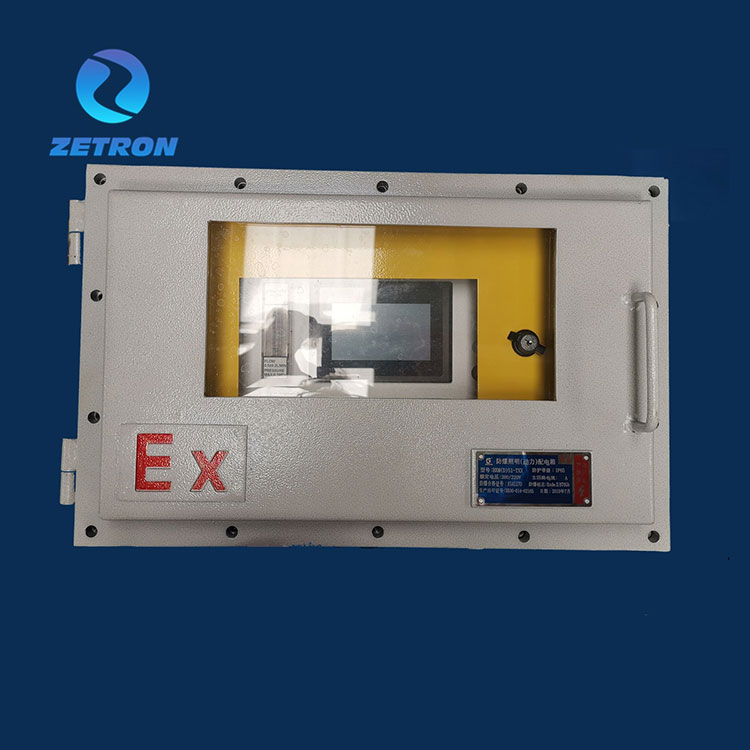

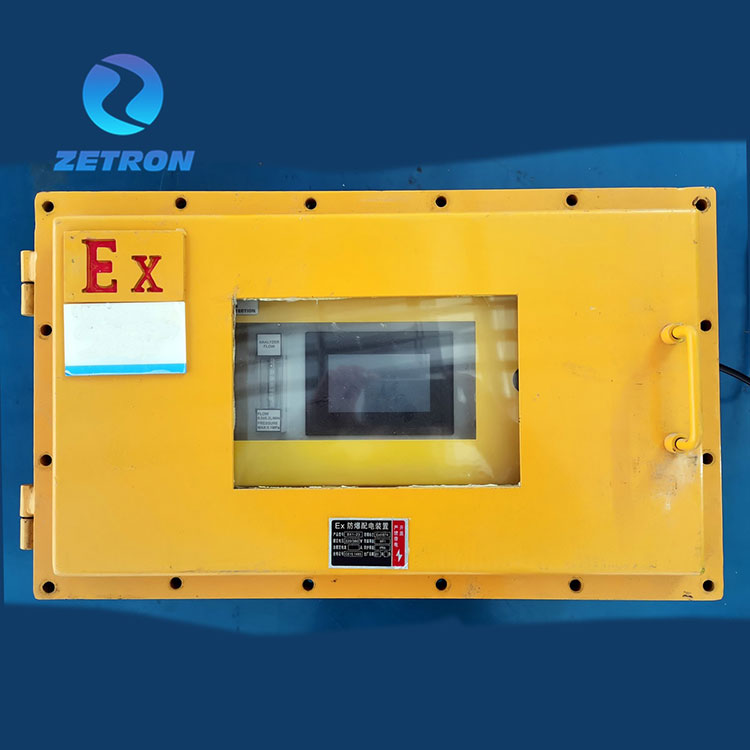

Analyzer Ozon sing dipasang ing tembok

MIC500-OZ Analyzer Ozon sing dipasang ing tembok

Adhedhasar hukum Lambert Bill kang, analyzer saka dening ngukur owah-owahan saka intensitas sinyal cahya sadurunge lan sawise panyerepan UV kanggo ngetung konsentrasi ozon saiki. Peralatan adopts majeng dual sistem sumber cahya UV karo sistem manajemen cerdas tabung lampu lan teknologi photocell dipisahake sing mbisakake analyzer nduweni karakteristik ora bocor, anti tekanan dhuwur, gas anti sampling.

Analyzer Ozon Wall-Mounted duwe antarmuka operasi layar tutul, sing nuduhake konsentrasi ozon wektu nyata. Lan layar demek uga nganggo tampilan ganti rugi tekanan & suhu. Kanggo kisaran konsentrasi dhuwur (g / Nm3), nduweni fungsi input aliran, sing bisa nampilake output generator ozon ing wektu nyata. Komponen inti nganggo sistem lampu uv sing umure dawa kanthi kuarsa transmisi cahya sing dhuwur kanggo nyegah nol drifting saka mengaruhi akurasi deteksi. Ora perlu nutup input ozon nalika nol kanggo mesthekake yen peralatan bisa terus-terusan 24 jam.

Konsentrasi ozon ditampilake ing salah siji persen bobot ozon (%wt/wt), gram ozon saben meter kubik gas sampel normal (g/Nm3) ing tampilan alfanumerik. Unit konsentrasi bisa diganti sajrone operasi.

Parameter tambahan sing bisa diowahi yaiku:

Unit tampilan tekanan (kPa)

Parameter weker (ambang dhuwur/kurang)

Sifat gas pembawa: udara utawa oksigen (kalebu PSA)

Parameter antarmuka RS-485

output sinyal 4-20MA

Range opsional lan mode kerja

 Fitur Teknis

Struktur

INPUT DAYA:

ALARM SINGAL OUTPUT

SINGAL OUTPUT

Sambungan lan proses

diagram proses pengambilan sampel tekanan aktif penganalisa ozon

instruksi operasi

【1】.Kahanan nggunakake

Analyzer iki digunakake kanggo instalasi lan operasi njero ruangan. Dianjurake kanggo preheat kanggo 5 menit lan banjur zeroing siji wektu. Bisa digunakake online sajrone 24 jam. Mangga mbayar manungsa waé kanggo safety saka daya lan lingkungan nalika nggunakake. Iki dilengkapi sistem pemantauan sumber cahya UV LED, lan sistem kasebut bakal diatur miturut padhange sumber cahya. Yen nul panyimpangan tanpa ozon, sampeyan bisa kanthi manual zeroing kanggo ngresiki. Kadhangkala, panyimpangan nol dumadi, sing bisa diabaikan.

【2】 Ati-ati

①Penganalisa ozon iki digunakake kanggo njero ruangan lan lingkungan kudu dijaga ventilasi, garing, ora ana gas korosif liyane. Utamane, yen ana amonia, hidrogen klorida, hidrogen sulfida lan gas liyane ing lingkungan kudu dilindhungi kanthi pas wektune saka karat. Sembarang masalah sing disebabake dening kondisi iki ora ana ing jaminan gratis.

②Gas ozon sing resik lan garing kudu dijamin. Yen perlu ndeteksi konsentrasi gas ozon ing panggonan lembab utawa karo lenga, bledug, saringan (filter gas flue) lan dehumidifiers (condensers elektronik) kudu diinstal ing inlet saka instrument. Yen ora, masalah sing disebabake dening kondisi iki ora ana ing garansi gratis.

③Dilarang banget kanggo nyambungake stopkontak penghancur gas exhaust menyang pipa utama, lan gas exhaust kudu dikosongake utawa dirusak.

④Yen instrumen ora digunakake kanggo dangu, iku perlu kanggo electrified mesin ingkang ndamel benter ajeg lan nyimpen instrument marang Kelembapan

⑤Perusak gas exhaust ing negara kerja bakal antusias, Iku pancene nglarang tangan langsung nutul. Pay manungsa waé menyang penghancur gas exhaust bakal ora sah yen long-time ing jampel Kelembapan. Yen nemokake kebanjiran gas ozon ing stopkontak, hubungi pabrik kanggo ngganti.

⑥Pipa sambungan mlebu kudu nggunakake bahan PTFE.

⑦Saringan udara pabrikan mung bisa nyaring partikel bledug. Yen pangguna perlu ndeteksi gas ozon karo kedhul lenga, kabut banyu lan media liyane, hubungi pabrikan ing wektu kanggo ngatur piranti pra-perawatan.

C. Antarmuka operasi

(konsentrasi dhuwur 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

antarmuka utama-fungsi tampilan normal

"Nggarap", "kalibrasi" lan "kesalahan" ditampilake ing pojok tengen ngisor antarmuka tampilan layar utama.

● KERJA: mbukak status test

●ZEROING: instrumen ing operasi kalibrasi nul

●ERROR: kegagalan analisa ozon. Hubungi produsen ing wektu.

●LOADING:Sawise instrumen diuripake, mesin panas nampilake status loading

Menu zeroing

Pangguna bisa milih antarane mode "kalibrasi nul manual" lan "kalibrasi nul otomatis" miturut kahanan.

Wektu interval kalibrasi nol otomatis bisa disetel dening pangguna miturut kabutuhan.

Nalika nilai konsentrasi ozon dideteksi dadi ≥100g / Nm3, pabrikan nyaranake wektu kalibrasi nol otomatis 24-96 jam.

Nalika ndeteksi nilai konsentrasi ozon≤100g / Nm3, pabrikan nyaranake wektu kalibrasi nol otomatis 8-12 jam.

Tombol "Kalibrasi Zero Manual Sawise", nalika dipicu, nindakake operasi kalibrasi nol ing penganalisis konsentrasi gas ozon.

menu sinyal

Pangguna bisa nyetel "titik weker dhuwur" lan "titik weker kurang" miturut kahanane. Instrumen kanthi rong set output sinyal relay, pangguna bisa nyambungake rong set sinyal relay NO, COM, NC.

Nalika nggunakake sinyal mlayu susul-susulan, iku kudu nyatet sing sinyal mlayu susul-susulan kudu DC daya input karo maksimum 24V. Coba supaya akses langsung menyang sinyal relay dening 220VAC.

Menu setelan

a. Pangguna bisa nyetel "kompensasi suhu" kanggo nggawa nilai menyang lokasi "mbukak" lan "nutup" kanthi petungan konsentrasi ozon.

b. Pangguna bisa nyetel "kompensasi tekanan" kanggo nggawa nilai menyang lokasi "mbukak" lan "nutup" kanthi petungan konsentrasi ozon. Pemancar tekanan instrumen iki ndhukung pompa sampling lan kompensasi tekanan aktif.

c. Pangguna bisa milih unit kaya ing ngisor iki miturut kahanan:

Panjelasan tambahan:

Satuan g/Nm3 & g/m3 NTP tegese konsentrasi ozon ing suhu standar (20 ℃ mungkin) lan tekanan standar (101,325 KPa).g/m3 NTP

(NTP- suhu lan tekanan normal, STP- suhu lan tekanan standar)

g/Nm3 minangka ekspresi ekspresi internasional. Tampilan kasebut ngetutake praktik internasional lan nggunakake mode ekspresi konsentrasi g/Nm3.

menu DATA

Deleng layar utama menu parameter.

Nilai data ing menu parameter padha karo indikator parameter sing digunakake dening personel teknis pabrikan kanggo ngevaluasi kinerja penganalisis ozon. Kaca parameter iki nampilake macem-macem paramèter saka dual path panyerepan ultraviolet analyzer ozon, digunakake kanggo nemtokake apa ozon analyzer ing deteksi normal lan status tampilan.

●UVLED-R: reaksi minangka sumber cahya UV tanpa anané paramèter intensitas cahya gas.

●UVLED-M: parameter intensitas cahya saka sumber cahya UV sawise ngliwati kamar deteksi (sel cahya).

●DATA-ZERO lan DATA-ABSR yaiku nilai data parameter sing dipikolehi dening penganalisis ozon miturut Bill Lambert Law lan algoritma program.

Status sistem: "NORMAL" lan "ERROR" bisa ngadili manawa penganalisa ozon bisa mlaku kanthi normal miturut pitungan parameter instrumen.

●TheLED-Svalue punika kemampuan pangguna kanggo recalibrate data sensor konsentrasi gas ozon adhedhasar owah-owahan ing konsentrasi saiki.

Rasio referensi nggambarake intensitas sumber cahya LED ultraviolet saiki nalika durung kena gas.

Nilai referensi nggambarake parameter intensitas katerangan sumber cahya LED ultraviolet tanpa ngliwati gas sajrone kalibrasi nol.

Fungsi pangaturan otomatis: Latar mburi instrumen bakal ngrekam padhange (nilai referensi) LED ultraviolet sajrone kalibrasi nol. Nalika padhange LED ultraviolet nyimpang, sistem kanthi otomatis mbenerake padhange LED ultraviolet, supaya titik nol sensor konsentrasi gas ozon kanthi otomatis diatur ing sawetara tartamtu, kanthi efektif ngindhari panyimpangan titik nol.

Menu debug

Menu mode debugging minangka setelan dhasar lan kanggo nyetel paramèter. Pangguna ora nyoba ngetik menu sandhi, nalika kesalahan tembung sandhi tekan wektu tartamtu, instrumen kasebut bakal dikunci kanthi otomatis nganggo layar biru.

Antarmuka lan setelan latar mburi operasi iki bisa ngowahi lan ngowahi paramèter penganalisa ozon, kayata "koefisien konsentrasi", "padhang lampu UV", "Nilai 4-20mA", "suhu", "tekanan", "parameter panrima fotolistrik", "Nilai koreksi", "bali menyang nilai nol".

【4】Pandhuan komunikasi

●4-20MA output singal

Output sinyal 4-20MA minangka output aktif. Pangguna bisa langsung ngakses peralatan akuisisi data kayata komputer chip tunggal utawa PLC. Aja mbukak voltase menyang port sinyal 4-20MA.

●RS-485 komunikasi (Fungsi pilihan)

CATETAN: Setelan alamat ing tampilan layar demek!

●RS-485 komunikasi (Fungsi pilihan)

Mode komunikasi: Modbus-RTU(RS－485)；

Parameter komunikasi: 9600,8,N,1;

Format data: Nampa Heksadesimal, Kirim Heksadesimal

Waca nilai registrasi:

Data bali

Tulis Register:

Nilai bali:

7. Pangopènan

Ing nggunakake normal, urip layanan nyata gumantung ing lingkungan situs. Dianjurake kanggo calibrate analyzer sapisan saben 18 sasi dening pabrik bali (kalibrasi gratis, pangguna nanggung biaya bali lan transportasi). Ing lingkungan sing atos, dianjurake kanggo calibrate sensor sapisan saben 12 sasi kanggo njamin validitas data tes. Item pangopènan kaya ing ngisor iki:

(1) Apa ana bocor ing sistem intake; apa pipa sambungan gas wis rusak; apa konektor wis fastened.

(2) Ora ana loosening utawa breakage saka baris sumber daya lan soket.

(3) Apa ana bocor ing analyzer, apa bisa mambu gas ozon.

(4) Masalah abnormal liyane.

Yen ana masalah ing ndhuwur, hubungi pabrikan sanalika bisa.

8. Waspada

A. Iku wis strictly dilarang kanggo mbongkar lan ngumpul peralatan. Label kudu tetep utuh dienggo, yen ora ana jaminan.

B. Pangopènan kudu duwe wong profesional kanggo operate.

C. Aja arbitrarily disassemble, lan supaya rasah karusakan nalika mbukak peralatan.

D. Tansah peralatan tetep resik, aja ndemek layar kanthi obyek sing atos kanggo nyegah goresan layar.

E. Pateni sumber daya lan nyegah kelembapan nalika peralatan cedhak.

F. Ing cilik saka kahanan ora normal, mateni sumber daya & Cut mati sumber gas langsung, lan hubungi Produsèn ing wektu.

9. Panyimpenan

Instrumen kasebut kudu disimpen ing lingkungan sing berventilasi, garing lan ora korosif kanthi suhu sekitar -10 ℃ ~ 40 ℃, kelembapan relatif ora ngluwihi 80%. Gas sampling kanthi asor relatif ora luwih saka 80%, lan suhu gas kudu -50 ℃ ~ 80 ℃.

10. Jangka wektu sah

Urip produk gumantung saka tingkat tuwa piranti elektronik. Sawise ngganti piranti elektronik sing wis tuwa, produk kasebut bisa digunakake kanthi normal.

Range tes:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Resolusi tampilan:	□0,01g/m   komentar: 1mg/L=1g/m3=467ppm
Unit tampilan:	□g/Nm3  □mg/NL   □%WT
Metode Sampling:	□sampling tekanan aktif  □sampling pompa
Antarmuka isi:	□konsentrasi ozon   □kompensasi suhu
	□ kompensasi tekanan
Sumber cahya urip:	Kira-kira 30000-50000 jam
Antarmuka Tampilan:	4.3 inch antarmuka operasi layar tutul
Fungsi bantu:	kompensasi suhu & tekanan
Aliran Sampling:	0.5L±0.2L/min
Tekanan Input:	<0.1MPa
Kesalahan Konsentrasi:	<0.3% FS
Panyimpangan garis :	<0.2% FS
Zero Drifting:	<± 0,3%.FS
Wektu Respon:	sinyal punika 0,03S, nuduhake 0,3 S.
Suhu sekitar:	-20~50 ℃;
Sampling Kaliber Sambungan Seri:	Bypass samplingΦ6 (6*4mm antarmuka twisting cepet) Bypass samplingΦ8 (8*6mm antarmuka twisting cepet)
Mode komunikasi:	RS-485
Mode Output:	4-20mA
Sinyal Relay:	Weker dhuwur, weker Low
Sumber Daya:	AC 110-220 V

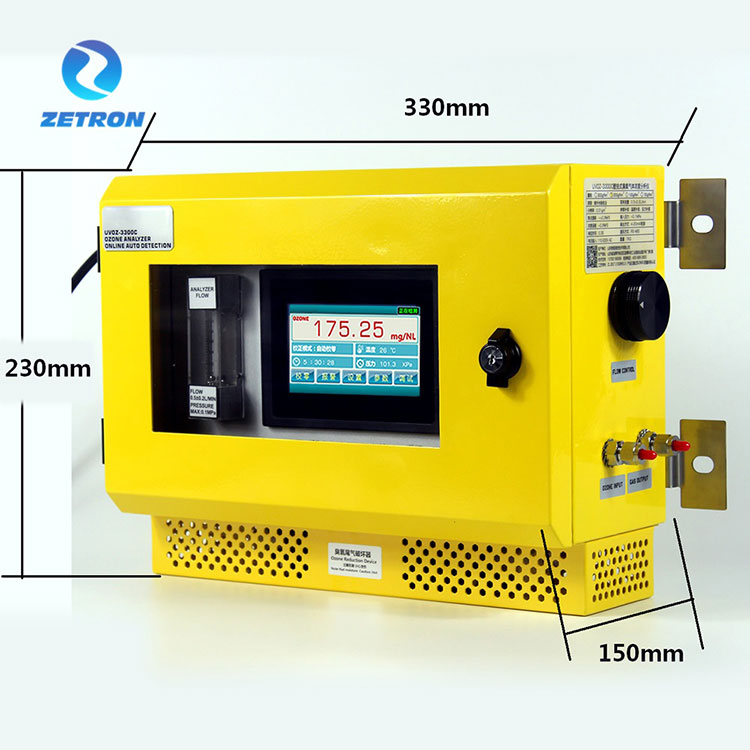

ukuran:	230mm (dhuwur) × 330mm (jembar) × 150mm (ambane)
Konfigurasi standar:	□Flowmeter antiseptik     □filter   □Perusak gas buntut ozon  □ pompa sampling
